Abris pour munitions

Nouveau message Post Numéro: 1  Nouveau message de Patrick.Fleuridas  Nouveau message 19 Sep 2010, 09:36

Bonjour à tous

Au vue du nombre de numéros d'ouvrages des différentes série (L,M,S,V...) on se perd un peu, et l'on peut penser que les concepteurs de tous ces modèles devaient travailler dur toute la journée et même la nuit, avec l'angoisse de ne pouvoir présenter un plan adéquat pour le nouveau programme de fortifications ordonné par Hitler...Pour autant, en regardant d'un peu plus près les plans... Il y a de troublantes ressemblances !
Ainsi, quatre abris pour munitions, le 123, le 134, le Vf 7b et le 512, tous issus des différents programmes de fortification d'avant-guerre ou du début de guerre, ont vraiment un "air de famille"...
  • Le 123 fait partie des projets pour la série 100, mais semble être resté à l'état d'ébauche, sans réalisation sur le terrain

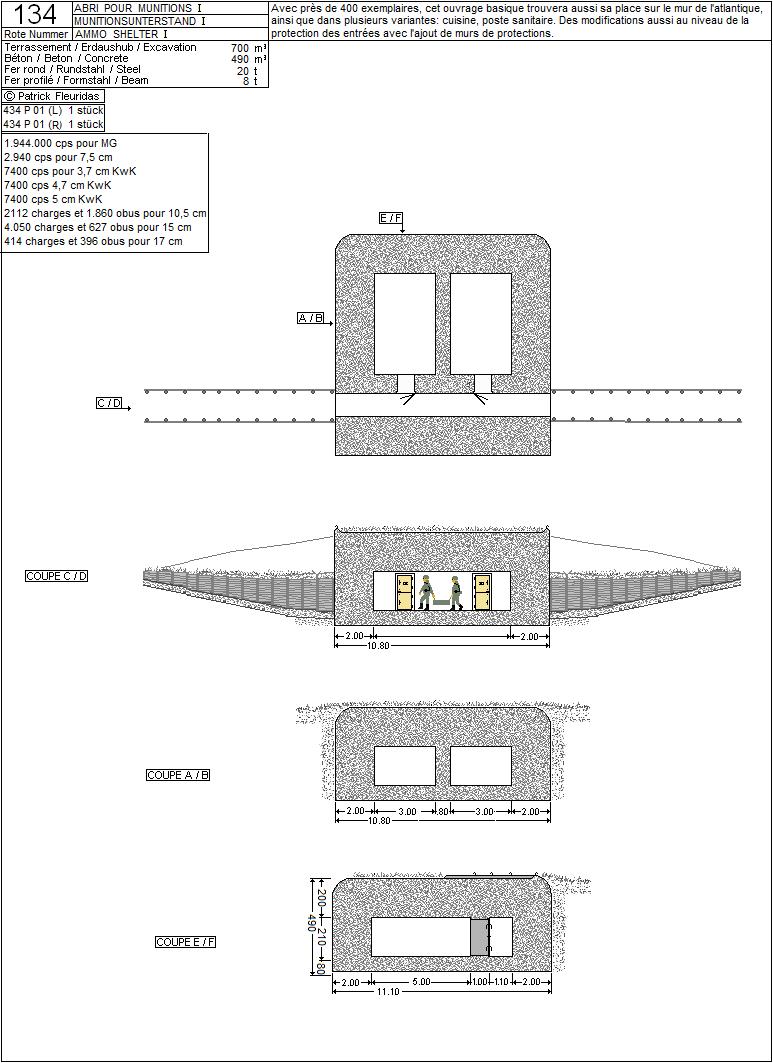

  • Le 134 est une reprise du 123, il sera construits à des centaines d'exemplaires sur l'Atlantikwall

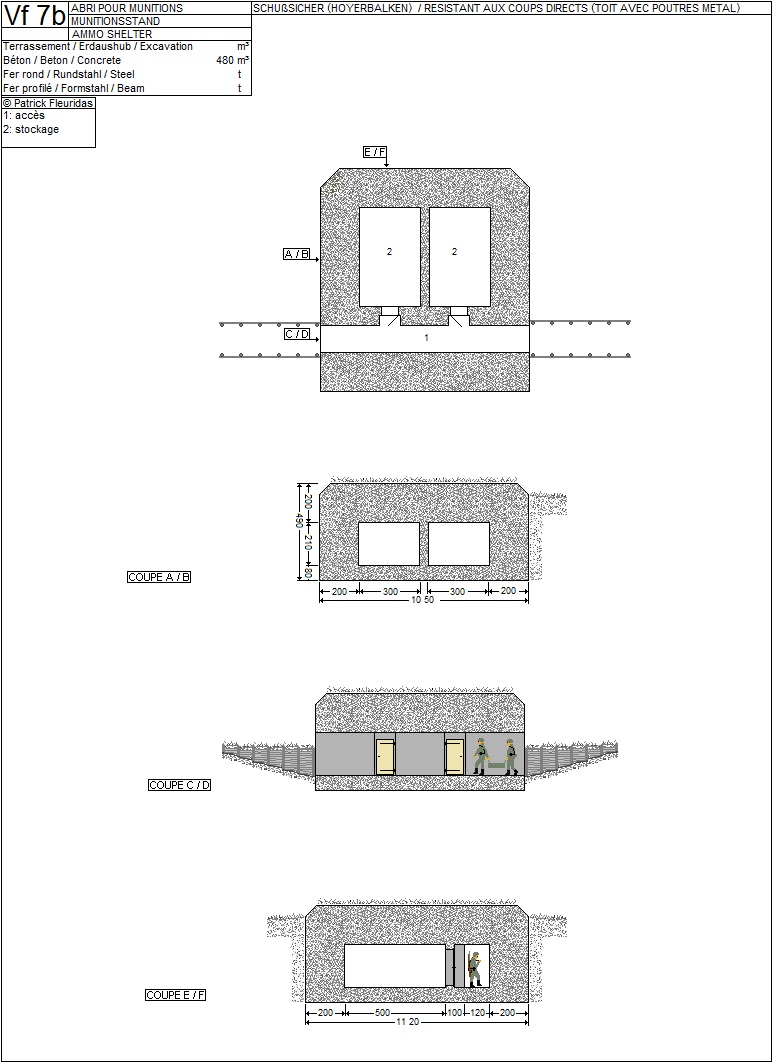

  • Le Vf 7b, est un Verstärkt Feldmäßiger, ouvrage de campagne renforcé. Il existe aussi avec une classe de protection réduite (B1, murs et toit d'un mètre d'épaisseur) mais les dimensions intérieures ne changent pas.(tiens cela fait un plan de plus...)

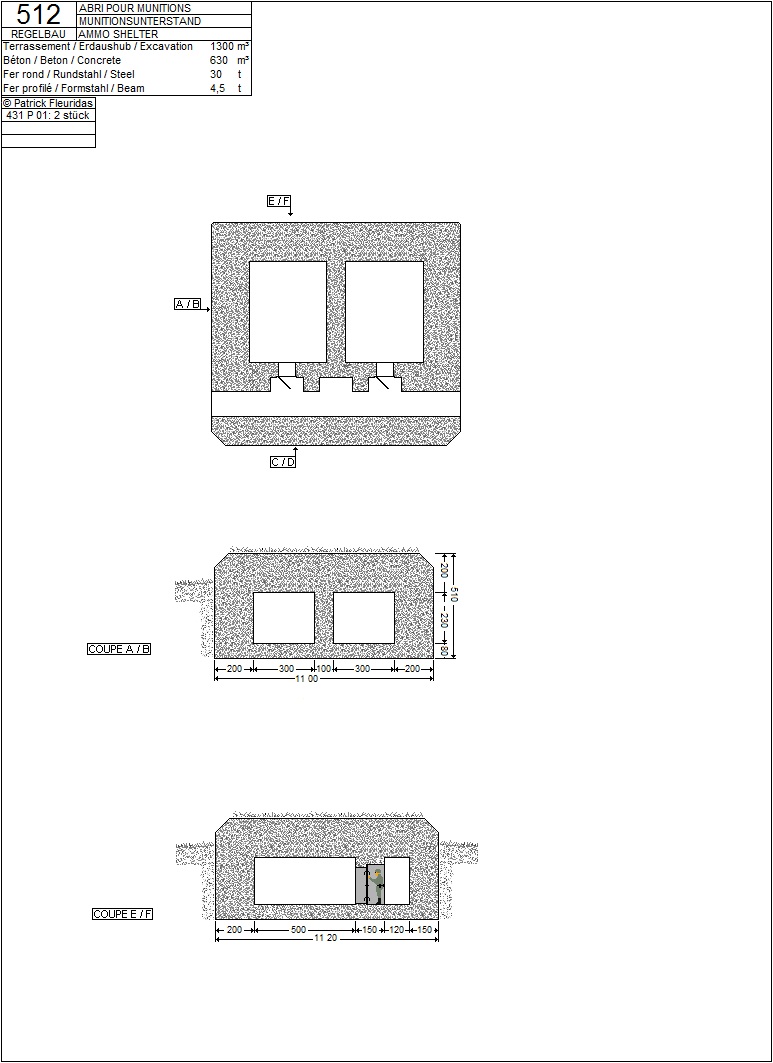

  • Le 512 des "Kriegsregelbauten", petite série d'ouvrages du début du conflit, principalement construits en Allemagne, mais quelques types comme le 501,502, 504 par exemple, le furent en quantité non négligeable sur le mur de l'atlantique. A l'origine, cet abri pour munitions est indissociable d'une casemate (c'est le cas en Allemagne), mais les rares exemplaires construits sur le mur de l'atlantique ne sont pas accolés.

Voilà pourquoi il n'est pas toujours facile d'évaluer le type de la construction sans mesures...Par exemple, la seule différence entre le Vf 7b et le 134, concerne la cloison de séparation entre les deux soutes. 50 centimètres dans un cas, et 80 centimètres dans l'autre !
Dans l'ordre, le 123, le 134, le 512, le Vf 7b.
512_Atlantik Wall.jpg
512_Atlantik Wall.jpg (129.21 Kio) Vu 862 fois
Vf 7b.jpg
Vf 7b.jpg (151.8 Kio) Vu 862 fois
MURALIS SACER DOTIBUS

modérateur
modérateur

Avatar de l’utilisateur

Messages: 2063
Inscription: 29 Avr 2009, 19:17
Localisation: Guérande
Région: Pays de la Loire
Pays: France

Voir le Blog de Patrick.Fleuridas : cliquez ici


Re: Abris pour munitions

Nouveau message Post Numéro: 2  Nouveau message de omega.067  Nouveau message 19 Sep 2010, 09:49

merci m'sieu
sur le 512, dans la vue du dessus, dans le couloir, à quoi sert le renfoncement entre les les deux portes, et qui n'existe pas sur les autres ??
Michel >>> oméga.067, électron libre (quoique ?)
-----------------------------------------------------------
si les ricains n'étaient pas là, nous serions tous en germanie, à saluer je ne sais qui !(Michel SARDOU)

vétéran
vétéran

Avatar de l’utilisateur

Messages: 2128
Inscription: 07 Sep 2007, 09:51
Localisation: Mons
Région: Hainaut
Pays: Belgique

Voir le Blog de omega.067 : cliquez ici


Re: Abris pour munitions

Nouveau message Post Numéro: 3  Nouveau message de Patrick.Fleuridas  Nouveau message 19 Sep 2010, 10:06

Bonjour à tous

La niche est utilisée pour installer le ventilateur, car dans l'utilisation initiale, le couloir n'est pas ouvert sur l'extérieur.
Patrick
