Pont Bailey modèle ?

Bonjour

Je cherche le modèle de ce pont Bailey installé sur l'Orne à Caen et démonté en 1965-1966
Merci d'avance

[Prosper Vandenbroucke]

Bonjour Michel,
En me basant sur l'ouvrage de Philippe BAUDUIN "Les ponts Bailey" I.S.B.N. 2-86743-471-8 (page 36)


il devrait s'agir du modèle TT Triple-Triple (Triple treillis-Triple étage)
Bien amicalement
Prosper

Merci Prosper
page 36

[Prosper Vandenbroucke]

Je t'en fait un scan et je suppose que cela est toujours en rapport avec ta question concernant le raft class 40?
viewtopic.php?f=31&t=33344
J'ai tendance a vouloir m'en tenir au ponton du début en ce qui concerne la traversée. Le pont Bailey est venu par après.

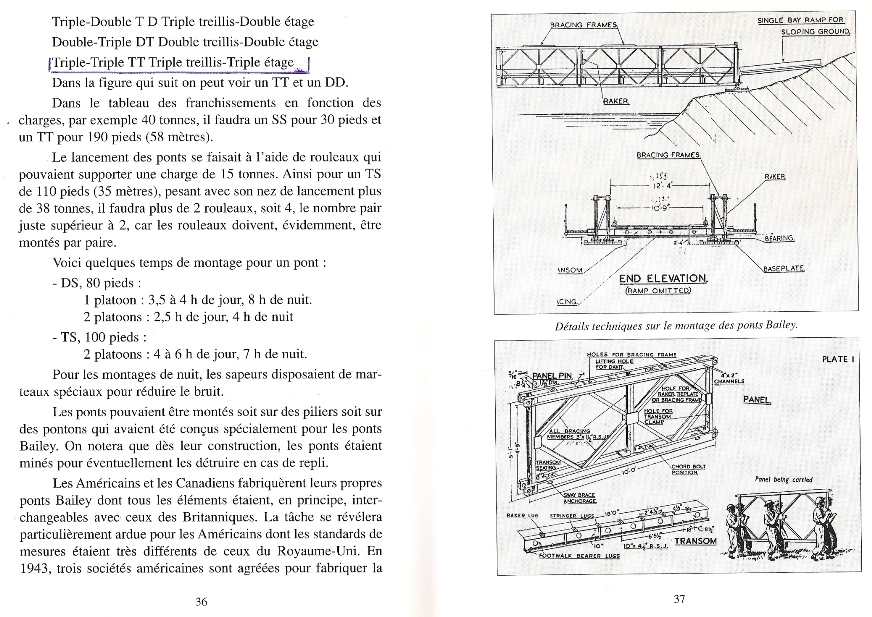

Tiens voici le scan de la page 36 et 37.

J'ai tendance a vouloir m'en tenir au ponton du début en ce qui concerne la traversée

Pour le class 40 Bailey raft, j'ai trouvé, voici:
http://www.flickr.com/photos/mlq/836993 ... hotostream

Je MAJ

[Prosper Vandenbroucke]

Oui effectivement, en regardant pour le Bailey j'avais vu cette photo également, c'est pourquoi j'avais émis le fait que j'avais tendance à maintenir l'idée du ponton.
Amicalement
Prosper

Classe 40 Bailey


Bonjour à tous,
En effet, sur la photo de MLQ, il s'agit bien d'un triple-triple.
A noter, que les éléments de trottoirs sont placé de part et autre du pont. La raison de cette configuration, c'est que le trafic des véhicules prime sur le plattelage et l'infanterie (ou combattants)
doit/doivent utiliser les trottoirs.
Il est dommage que la photo ait été prise sous cet angle, car il est difficile de compter le nombre de panneaux sur la longueur.
Pour un triple-triple (routier) suivant certaines Doc, un classe 70 avait une portée de 120 pieds Min (36,60 m).
Pour le classe 40 Bailey, il me semble avoir vu un élément au fort de Leveau (Maubeuge). Dès que j'y passerai, je ferai une meilleure photo que celle du site.

Amicalement.
Thierry

[Prosper Vandenbroucke]

Malheureusement, MLQ n'est plus de ce monde, mais son site remarquable subsiste:
http://sgmcaen.free.fr/

ésolé Prosper. Je ne le savais pas.
Thierry

[Prosper Vandenbroucke]

Aucun problème, Thierry. MLQ (Michel Le Querrec) nous a quitté inopinément malheureusement.
Amicalement
Prosper
