grenade visible sur les chars de 1940

Nouveau message Post Numéro: 1  Nouveau message de alain adam  Nouveau message 01 Juin 2024, 12:24

Bonjour,
Certains l'auront certainement remarqué, les chars et véhicules Français de 1940 portent parfois une grenade blanche portant un numéro ( ou pas ) .
On m'a souvent posé la question, aussi la réponse est assez simple , cela correspond à une catégorie de poids pour les passages d'ouvrages (ponts) mais également pour le chargement des engins, notamment sur des wagons ferroviaires.

Je vais aller plus loin cette fois ci, et vous détailler les catégories de poids que l'on trouve au niveau des chemins de fer.
Il existe tout d'abord une catégorie dite "hors catégorie" qui n'autorise tout simplement pas le transport de véhicules blindés, et sera réservé aux matériels hippomobiles. Ensuite on va trouver 4 catégories de wagons, suivant l'encombrement et le poids transportable, la plus petite correspondant aux blindés les plus légers. J'ai mis en correspondance dans le tableau ci-dessous, le type de chars transportés par chacun des types de wagons. Reste un blindé dont nous ne parlerons pas ici, le FCM2C , puisqu'il avait ses propres bogies de transport.
Comment identifier le type de wagon ? Celui ci va lui aussi porter une grenade avec un chiffre qui indiquera la catégorie, sur chacun des cotés du wagon, en sus des indications normalisées, telles que la charge utile, la longueur du wagon, etc.

Nota : Pour les hors catégories, il n'y a pas de chiffre dans la grenade

Ici le char Anjou est en train d'etre chargé sur le wagon 413334. Le type de wagon est "Sy" , ce qui signifie "S" : wagon spécial / wagon plat pour tonnage exceptionnel et "y" : véhicule à bogies
Le 413334 ( de catégorie 4 ) est dans la région Nord en aout 1939 et a une charge utile de 45 tonnes, mention que l'on retrouve bien inscrite sur le wagon.

Voici un tableau résumant les caractéristiques des différentes catégories de wagons, avec le type de véhicules transportables, et leur nombre disponibles en aout 1939.

Alain
Armée de Terre Française 1940
http://atf40.fr/

vétéran
vétéran

Avatar de l’utilisateur

Inscription: 06 Aoû 2013, 00:13
Région: rhone
Pays: france

Re: grenade visible sur les chars de 1940

Nouveau message Post Numéro: 2  Nouveau message de Loïc Charpentier  Nouveau message 01 Juin 2024, 12:45

A l'été 1941, un wagon-plateau classe 4 de la SNCF, au fin fond de l'Ukraine, réquisitionné par la Reichsbahn, sur lequel est chargé un T-34 Modèle 41, pour envoi en Allemagne à des fins d'expertise :D ...


vétéran
vétéran

Avatar de l’utilisateur

Inscription: 25 Mai 2016, 17:26
Région: Alsace
Pays: France

Re: grenade visible sur les chars de 1940

Nouveau message Post Numéro: 3  Nouveau message de Dog Red  Nouveau message 01 Juin 2024, 12:47

Pourquoi une "grenade" ?
Symbole des unités du train ?
Hommage à l'Ardenne de Philippe JARBINET

Administrateur
Administrateur

Avatar de l’utilisateur

Inscription: 11 Mar 2014, 23:31
Région: Hainaut
Pays: Belgique

Re: grenade visible sur les chars de 1940

Nouveau message Post Numéro: 4  Nouveau message de Marc_91  Nouveau message 01 Juin 2024, 13:10

Dog Red a écrit:Pourquoi une "grenade" ?
Symbole des unités du train ?

:? Probable ... (source https://www.passionmilitaria.com/t76817 ... trains-ww2 )

. . Image. . . . . .Image . . . Image
"Chacun est responsable de tous. Chacun est seul responsable. Chacun est seul responsable de tous." - Saint-Exupéry, "Pilote de Guerre", 1940-42

vétéran
vétéran

Avatar de l’utilisateur

Inscription: 04 Déc 2006, 14:25
Localisation: Etrechy (91)
Région: Beauce
Pays: France

Re: grenade visible sur les chars de 1940

Nouveau message Post Numéro: 5  Nouveau message de iffig  Nouveau message 01 Juin 2024, 13:48

Hello !

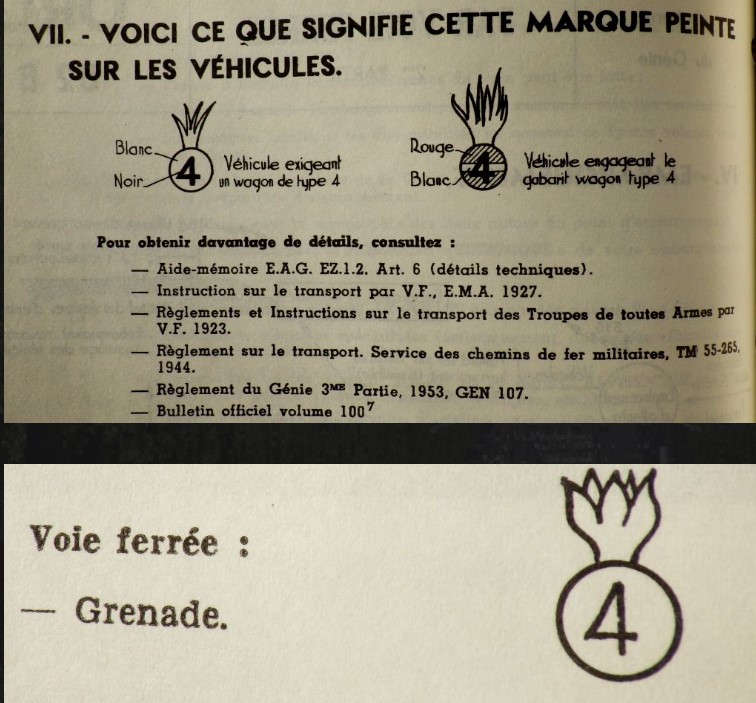

Non, c'est un marquage SNCF destiné à indiquer aux militaires la classe du wagon et le matériel qu'il est susceptible de transporter.
La grenade représente l'Armée en général.

grenade sncf.jpg
grenade sncf.jpg (123.27 Kio) Vu 93 fois



http://www.milinfo.org/2017/04/vehicule ... taire.html
Never believe anything until it has been officially denied.

modérateur
modérateur

Avatar de l’utilisateur

Inscription: 13 Jan 2013, 12:18
Région: Pays de la Loire
Pays: France

Re: grenade visible sur les chars de 1940

Nouveau message Post Numéro: 6  Nouveau message de Dog Red  Nouveau message 01 Juin 2024, 13:53

Détail pointu !
Hommage à l'Ardenne de Philippe JARBINET

Administrateur
Administrateur

Avatar de l’utilisateur

Inscription: 11 Mar 2014, 23:31
Région: Hainaut
Pays: Belgique

Re: grenade visible sur les chars de 1940

Nouveau message Post Numéro: 7  Nouveau message de iffig  Nouveau message 01 Juin 2024, 14:08

On peut transporter tout ce qu'on veut ! L'important c'est de ne pas trop charger 8)
Bon, on sort du thème là ...

tpt  eau.jpg
tpt eau.jpg (116.91 Kio) Vu 80 fois


https://www.ebay.de/itm/364921588147?it ... R5TKgrv6Yw
Never believe anything until it has been officially denied.

modérateur
modérateur

Avatar de l’utilisateur

Inscription: 13 Jan 2013, 12:18
Région: Pays de la Loire
Pays: France

Re: grenade visible sur les chars de 1940

Nouveau message Post Numéro: 8  Nouveau message de Loïc Charpentier  Nouveau message 01 Juin 2024, 14:46

iffig a écrit:On peut transporter tout ce qu'on veut ! L'important c'est de ne pas trop charger 8)
Bon, on sort du thème là ...



... 440 kg, une plume! :D Par contre, avec les pièces antichars de 47 mm, on flirtait déjà avec les 900 -1000 kg! :mrgreen:

vétéran
vétéran

Avatar de l’utilisateur

Inscription: 25 Mai 2016, 17:26
Région: Alsace
Pays: France

Re: grenade visible sur les chars de 1940

Nouveau message Post Numéro: 9  Nouveau message de Loïc  Nouveau message 01 Juin 2024, 17:18

Je n'ai pas compris le rapport avec le TRAIN ::dubitatif::

y'aurait-il malentendu? Je rappelle que le TRAIN de l'Armée Française anciennement TRAIN des EQUIPAGES créé en 1807 c'est le transport hippomobile puis automobile (chevaux mules ânes et autres quadrupèdes plus véhicules hippomobiles à traction animale et automobiles camions voitures etc...)

attention absolument rien à voir avec le transport ferroviaire et les trains locomotives et wagons

les chemins de fer dans l'univers militaire sont en rapport avec le Génie et le Service Militaire des Chemins de Fer (SMCF) principalement

la grenade est un symbole récurrent qui fut commun à beaucoup d'armes et subdivisions dans l'Armée Française (Cuirassiers et Dragons, Chars, Infanterie, Artillerie, Génie, Gendarmerie...)
il n'est guère étonnant d'en faire ici un symbole général
A Moi Auvergne

vétéran
vétéran

Avatar de l’utilisateur

Inscription: 18 Oct 2015, 01:25
Région: Auvergne & Bourbonnais
Pays: France
