Lorient, base pour U-Boot de Keroman

Dans un soucis de clarté, on regroupe dans ce sous forum, tous les sujets se rapportant aux fortifications allemandes de la façade ouest de l'Europe
ANIMATEUR: Patrick Fleuridas, Jumbo

Lorient, base pour U-Boot de Keroman

Nouveau message Post Numéro: 1  Nouveau message de Patrick.Fleuridas  Nouveau message 02 Jan 2016, 10:33

Bonjour à tous,

Dossier sur l'ensemble des ouvrages, K I K II et K III, sans oublier les travaux de K IV. A bientôt.
Cordialement

Patrick
MURALIS SACER DOTIBUS

modérateur
modérateur

Avatar de l’utilisateur

Messages: 2057
Inscription: 29 Avr 2009, 20:17
Localisation: Guérande
Région: Pays de la Loire
Pays: France

Voir le Blog de Patrick.Fleuridas : cliquez ici


Re: Lorient, base pour U-Boot de Keroman

Nouveau message Post Numéro: 2  Nouveau message de Patrick.Fleuridas  Nouveau message 02 Jan 2016, 15:27

Bonjour à tous,

Pour commencer mon plan de K I et K II établi à partir de l'original allemand. Vous l'avez peut-être déjà vu sur des sites qui l'utilise sans demander...Tout en haut des bunkers, l'abri pour stockage de carburant. L'agrandissement, dénommé K IV, devait se faire à partir de la droite des alvéoles K 12 et K 5.
Cordialement
Patrick
K I et K II version 2.jpg
K I et K II version 2.jpg (244.17 Kio) Vu 529 fois
MURALIS SACER DOTIBUS

modérateur
modérateur

Avatar de l’utilisateur

Messages: 2057
Inscription: 29 Avr 2009, 20:17
Localisation: Guérande
Région: Pays de la Loire
Pays: France

Voir le Blog de Patrick.Fleuridas : cliquez ici


Re: Lorient, base pour U-Boot de Keroman

Nouveau message Post Numéro: 3  Nouveau message de Patrick.Fleuridas  Nouveau message 02 Jan 2016, 16:03

Bonjour à tous,

En réponse à Alain, vue aérienne de K III prise en octobre 1946. Il y a trois épaves il me semble ??? Les mâts sont bien visibles. Le toit de K III n'a pas de superstructure Fangrost, seul les murs de support sont en place.
Patrick

MURALIS SACER DOTIBUS

modérateur
modérateur

Avatar de l’utilisateur

Messages: 2057
Inscription: 29 Avr 2009, 20:17
Localisation: Guérande
Région: Pays de la Loire
Pays: France

Voir le Blog de Patrick.Fleuridas : cliquez ici


Re: Lorient, base pour U-Boot de Keroman

Nouveau message Post Numéro: 4  Nouveau message de Tri martolod  Nouveau message 02 Jan 2016, 18:53

La base de Lorient n'est pas limitée aux 4 "K", il y a aussi sur ce site les 2 Dom Bunkers et les 2 alvéoles de Lanester.

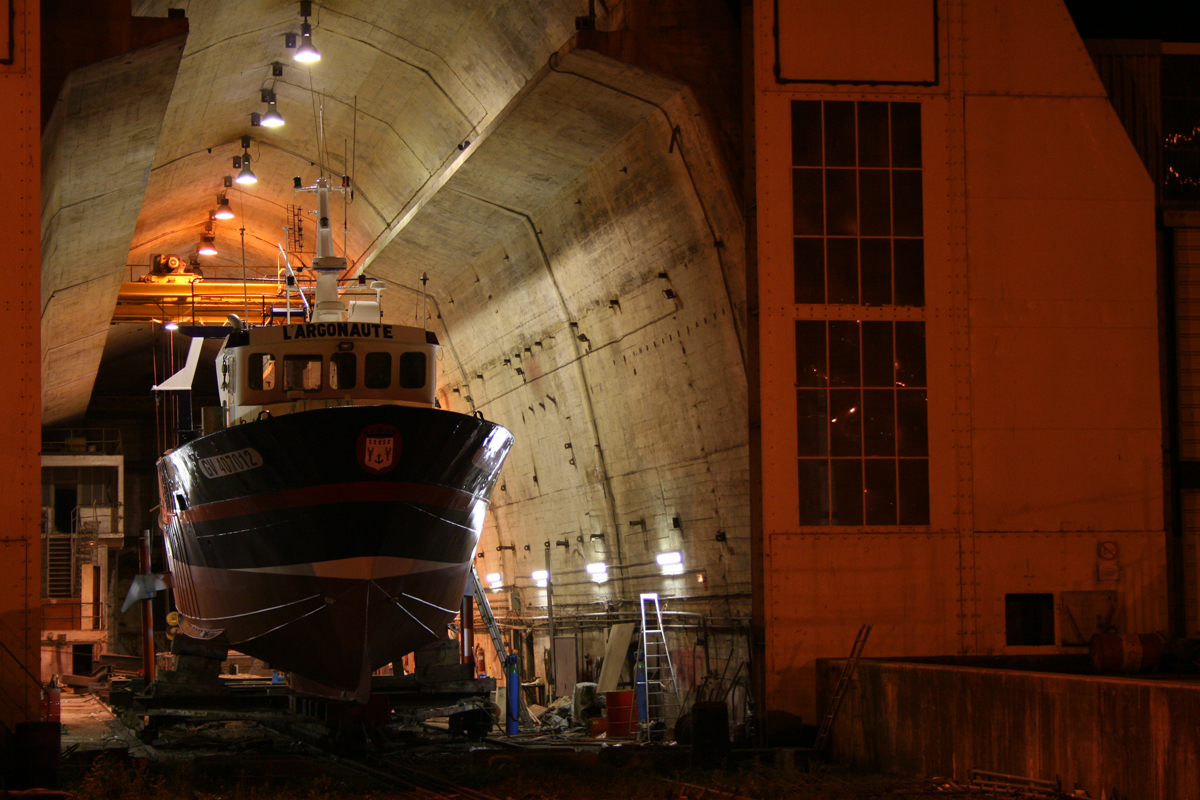

Un "Dom" encore utilisé aujourd'hui pour la réparation navale:

ARGONAUTE 2009.05.19LORIENT PS.JPG
ARGONAUTE 2009.05.19LORIENT PS.JPG (775.34 Kio) Vu 488 fois


Lanester:

"Aux jeunes, je veux dire: ne vous portez jamais volontaire pour la guerre" Tony Vaccaro. GI photographe

vétéran
vétéran

Avatar de l’utilisateur

Messages: 3996
Inscription: 10 Mar 2012, 17:12
Région: Bretagne
Pays: Bretagne

Voir le Blog de Tri martolod : cliquez ici


Re: Lorient, base pour U-Boot de Keroman

Nouveau message Post Numéro: 5  Nouveau message de Angus  Nouveau message 02 Jan 2016, 19:07

Je vais suivre ce dossier avec attention Patrick

N'y connaissant rien, ou presque, cela semble passionnant
"Tout le monde savait que c'était impossible à faire. Puis un jour quelqu'un est arrivé qui ne le savait pas, et il l'a fait."
Winston Churchill
www.panzerchronique.fr

vétéran
vétéran

Avatar de l’utilisateur

Messages: 576
Inscription: 12 Déc 2014, 10:38
Région: Hyères
Pays: France

Voir le Blog de Angus : cliquez ici


Re: Lorient, base pour U-Boot de Keroman

Nouveau message Post Numéro: 6  Nouveau message de Patrick.Fleuridas  Nouveau message 02 Jan 2016, 19:34

Bonsoir à tous,

Pour Lanester, c'est la base du Scorff pour les allemands. Ce n'est pas vraiment dans le même secteur. Pour les deux dom bunker, ils sont construits rapidement pour mettre à l'abri et au sec des petits sous-marin type II par exemple.
J'ai commencé par les gros blocs de Keroman, mais le reste viendra comme aussi les abris pour stockage de torpilles. En attendant le plan de l'abri double du Scorff. A noter pour ce dernier qu'un bloc est accolé en arrière, construction postérieure cependant et dont je n'ai pas les dimensions.
Patrick

Scorff v1.1.jpg
Scorff v1.1.jpg (48.2 Kio) Vu 470 fois




Photo=www.u-boote.fr
MURALIS SACER DOTIBUS

modérateur
modérateur

Avatar de l’utilisateur

Messages: 2057
Inscription: 29 Avr 2009, 20:17
Localisation: Guérande
Région: Pays de la Loire
Pays: France

Voir le Blog de Patrick.Fleuridas : cliquez ici


Re: Lorient, base pour U-Boot de Keroman

Nouveau message Post Numéro: 7  Nouveau message de Tri martolod  Nouveau message 02 Jan 2016, 20:02

Ok, je vous laisse développer votre sujet.
"Aux jeunes, je veux dire: ne vous portez jamais volontaire pour la guerre" Tony Vaccaro. GI photographe

vétéran
vétéran

Avatar de l’utilisateur

Messages: 3996
Inscription: 10 Mar 2012, 17:12
Région: Bretagne
Pays: Bretagne

Voir le Blog de Tri martolod : cliquez ici


Re: Lorient, base pour U-Boot de Keroman

Nouveau message Post Numéro: 8  Nouveau message de Patrick.Fleuridas  Nouveau message 03 Jan 2016, 11:30

Bonjour à tous,

J'achève pour l'ouvrage du Scorff avec une photo de l'inauguration officielle: drapeaux et uniformes, mais aussi quelques badauds au premier plan. Une pièce de Flak prendra place ensuite dans le petit massif fortifié du toit. Il sera modifié après-guerre par la Marine Nationale comme poste de vigie. On voit nettement les encoches dans le mur central. Des réserves pour mettre en place des portes blindées...qui ne viendront jamais. Chaque alvéole peut recevoir deux sous-marins. Une porte-caisson est alors mis en place dans les encoches des quais puis l'eau est pompée. Pour un carénage, un seul U-Boot utilise l'alvéole.

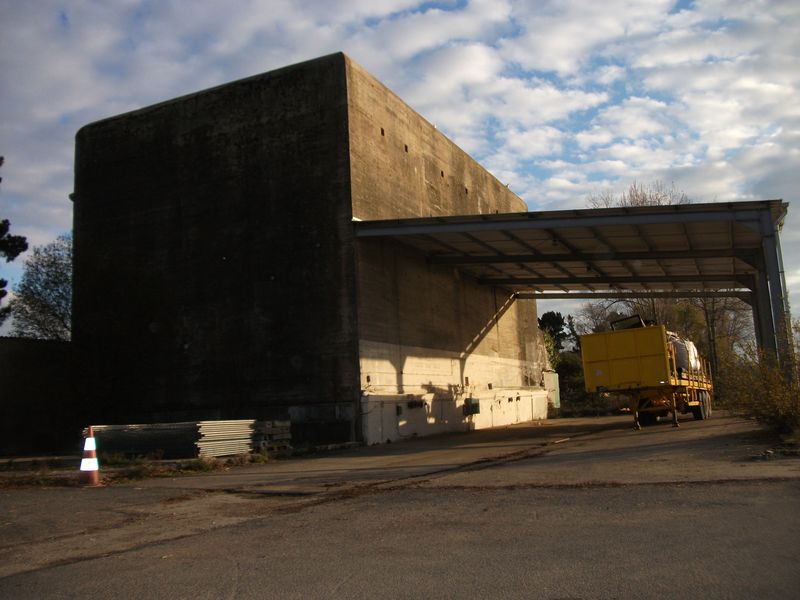

En arrière de l'abri, un bunker réservoir pour stocker le carburant.
Lorient_scorff_olsen (1).jpg
Lorient_scorff_olsen (1).jpg (84.88 Kio) Vu 369 fois


Les dom bunker sont à l'origine prévus pour abriter les canons de gros calibre sur voie ferrée. C'est une version beaucoup plus haute que l'OT construit à Lorient à deux exemplaires. La forme caractérisée en voute de cathédrale (Dom en allemand) donnera son nom à l'ouvrage. A noter que ces deux bunkers sont toujours utilisés de nos jours.




Le dom bunker vu de l'arrière.

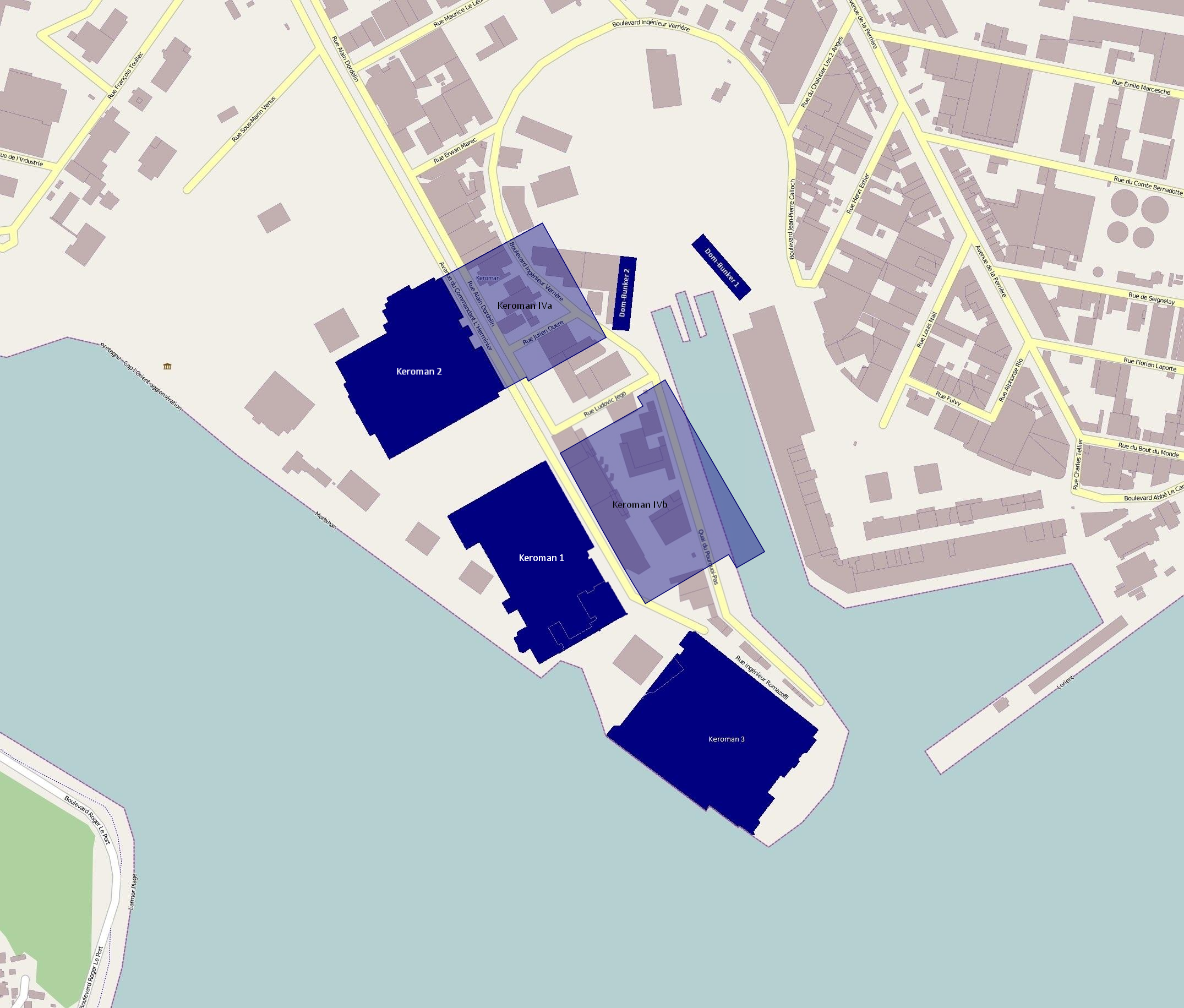

Carte d'ensemble des abris pour sous-marins du secteur Keroman. L'abri du Scorff est au nord. Les abri pour torpilles n'apparaissent pas car tous détruits et difficile à placer sur une carte moderne tant les lieux ont changé à ce niveau.
MURALIS SACER DOTIBUS

modérateur
modérateur

Avatar de l’utilisateur

Messages: 2057
Inscription: 29 Avr 2009, 20:17
Localisation: Guérande
Région: Pays de la Loire
Pays: France

Voir le Blog de Patrick.Fleuridas : cliquez ici


Re: Lorient, base pour U-Boot de Keroman

Nouveau message Post Numéro: 9  Nouveau message de Alain Verwicht  Nouveau message 04 Jan 2016, 07:58

Patrick.Fleuridas a écrit:Bonjour à tous,

En réponse à Alain, vue aérienne de K III prise en octobre 1946. Il y a trois épaves il me semble ??? Les mâts sont bien visibles. Le toit de K III n'a pas de superstructure Fangrost, seul les murs de support sont en place.
Patrick


Bonjour Patrick
Dans mon souvenir et d'après la photo postée sur un autre fil il n'y en avait plus qu'une dans les années 60. Je pense que l'on avait déblayé tout ce que l'on pouvait mais restait cette grande épave qui nous em....... par temps de brouillard pour entrer et sortir des alvéoles.

Flight Officer
Flight Officer


Messages: 114
Inscription: 15 Déc 2015, 13:54
Région: Aquitaine
Pays: France

Voir le Blog de Alain Verwicht : cliquez ici


Re: Lorient, base pour U-Boot de Keroman

Nouveau message Post Numéro: 10  Nouveau message de Patrick.Fleuridas  Nouveau message 04 Jan 2016, 08:09

Bonjour à tous,

Les petites épaves ont certainement été récupéré comme tu le précises. Il faut trouver sur IGN un cliché du même secteur dans les années 60/70. Alain peux-tu nous dire la longueur de ton sous-marin par rapport à un U-Boot, type IX par exemple.
Bonne journée
Patrick
MURALIS SACER DOTIBUS

modérateur
modérateur

Avatar de l’utilisateur

Messages: 2057
Inscription: 29 Avr 2009, 20:17
Localisation: Guérande
Région: Pays de la Loire
Pays: France

Voir le Blog de Patrick.Fleuridas : cliquez ici
