Un mythe Le char Américain WWII Sherman

Publiez ici vos photos se rapportant à la seconde guerre mondiale
MODÉRATEUR: Marc_91

Un mythe Le char Américain WWII Sherman

Nouveau message Post Numéro: 1  Nouveau message de Tarpan  Nouveau message 09 Mai 2016, 11:33

Le Sherman

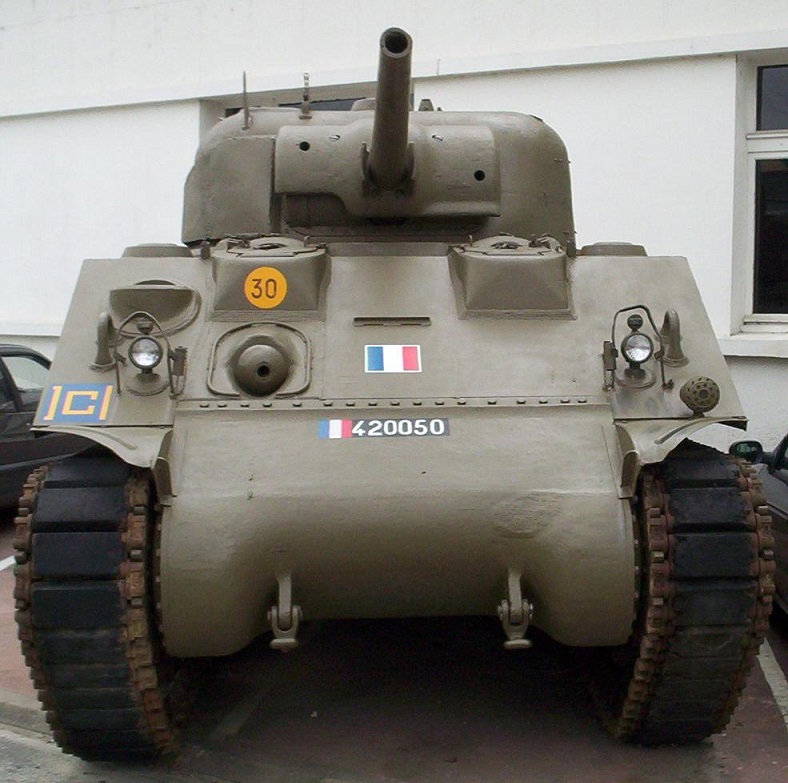

Voici différent Sherman présent sur le site du musée des blindés de Saumur

La liste des version de Sherman est impressionnante, je n'est pas ces connaissances, voici ce qu'en dit Wiki :

M4 moteur Continental R-975C-1, 9 cylindres en étoile refroidis par air de 353 chevaux. 6 748 exemplaires construits de juillet 1942 à janvier 1944. Caisse réalisée par soudage, Les derniers exemplaires produits (après fin 1943) par l'usine de Detroit ont une caisse composée d'un glacis coulé tandis que le reste de la caisse est composé de plaques soudées31
M4(76)W : M4 armé du canon M1A1 ou M1A2
M4(105) : M4 armé d'un obusier de 105 mm M4, 800 exemplaires.
M4(105) HVSS : M4(105) équipé d'une suspension HVSS, 841 exemplaires.
Tank Recovery Vehicle M32 de dépannage, dérivé du M4. Treuil et grue de 30 tonnes, tourelle remplacée par un mortier de 81 mm tirant des obus fumigènes.
Sherman I : désignation britannique du M4
Sherman Ia : désignation britannique du M4(76)W.
Sherman Ib : désignation britannique du M4(105).
Sherman Ic : Sherman I réarmé avec un canon 17-pdr par les Britanniques, surnommé « Firefly ».
M4A1 première version directement issue du T6, caisse en éléments moulés, 6 281 exemplaires construits de février 1942 à décembre 1943.
Sherman II : désignation britannique du M4A1.
M4A1(76)W : M4A1 armé du canon M1A1 ou M1A2, 3 426 exemplaires de janvier 1944 à juillet 1945.
Sherman IIa : désignation britannique du M4A1(76)W
Tank Recovery Vehicle M32B1 : M32 basé sur le A1.
Full-Track Prime Mover M34 : M32B1 avec le treuil et la grue retiré servant de tracteur d'artillerie.
Grizzly : Version canadienne fabriquée sous licence. 188 exemplaires fabriqués à la Montreal Locomotive Works entre septembre et décembre 1943.
M4A2 : M4 avec moteur diesel GM 6-71, 8 053 exemplaires construits d'avril 1942 à mai 1944. Caisse réalisée par soudage
Sherman III : désignation britannique du M4A2.
M4A2(76)W : M4A2 armé du canon M1A1 ou M1A2, 1 594 exemplaires à Grand Blanc et 21 par Pressed Steel de mai 1944 à mai 1945.
Tank Recovery Vehicle M32B2 de dépannage, M32 basé sur le A2.
M4A3 : M4 avec moteur Ford GAA-III à refroidissement liquide, 1 690 exemplaires de juin 1942 à septembre 1943.Caisse réalisée par soudage
M4A3(75)W blindage renforcé, 3 071 exemplaires de février 1944 à mars 1945.
M4A3(76)W : M4A3(75)W armé du canon M1A1 ou M1A2, 525 exemplaires à Grand Blanc et 1 400 au Detroit Tank Arsenal.
M4A3(76)W HVSS ou M4A3E8 suspension HVSS, surnommé « Easy Eight », 4 542 exemplaires de mars 1944 à avril 1945.
Sherman IV : désignation britannique du M4A3.
M4A3(105) : M4A3 armé d'un obusier de 105 mm M4, 500 exemplaires.
M4A3(105) HVSS : M4A3(105) équipé d'une suspension HVSS, 2 539 exemplaires.
M4A3E2 Assault Tank : version surblindée, tourelle à 150 mm et caisse à 100 mm, moteur ford GAA, 254 exemplaires à Grand Blanc en mai et juin 1944, surnommé Jumbo.
Tank Recovery Vehicle M32B3 de dépannage, M32 basé sur le A3.
M4A4 moteur Chrysler Multibanks A-57 de 30 cylindres en étoile (en fait 5 bloc-moteurs à 6 cylindres assemblés), d'une cylindrée de 20,6 litres, offrant 370 chevaux à 2.850 tr/min. Compartiment moteur allongé pour le recevoir. Caisse réalisée par soudage.
Sherman V : désignation britannique du M4A4.
Sherman Vc : Sherman V réarmé avec un canon 17-pdr par les Britanniques, surnommé "Firefly".
Tank Recovery Vehicle M32B4 de dépannage, M32 basé sur le A4.
M4A5 : désignation réservée pour le char canadien Ram.
M4A631 moteur diesel Caterpillar RD-1820, caisse avec glacis frontal moulé, reste de la caisse réalisée par soudage — Production annulée après 75 exemplaires à la suite de difficultés avec le moteur ainsi que pour limiter le nombre de moteurs en service.
M50 et M51 (modification israéliennes) : la plus grande longévité et évolution.

De quoi avoir la migraine : les photos donc :







vétéran
vétéran


Messages: 2485
Inscription: 28 Mar 2016, 21:45
Région: maine et loire
Pays: France

Voir le Blog de Tarpan : cliquez ici


Re: Un mythe Le char Américain WWII Sherman

Nouveau message Post Numéro: 2  Nouveau message de Tarpan  Nouveau message 09 Mai 2016, 11:36

encore :








Dernière édition par Tarpan le 09 Mai 2016, 11:47, édité 1 fois.

vétéran
vétéran


Messages: 2485
Inscription: 28 Mar 2016, 21:45
Région: maine et loire
Pays: France

Voir le Blog de Tarpan : cliquez ici


Re: Un mythe Le char Américain WWII Sherman

Nouveau message Post Numéro: 3  Nouveau message de Tarpan  Nouveau message 09 Mai 2016, 11:40

et pour finir :







:oops: , sans doute un M10 :


vétéran
vétéran


Messages: 2485
Inscription: 28 Mar 2016, 21:45
Région: maine et loire
Pays: France

Voir le Blog de Tarpan : cliquez ici


Re: Un mythe Le char Américain WWII Sherman

Nouveau message Post Numéro: 4  Nouveau message de frontovik 14  Nouveau message 09 Mai 2016, 12:35

Pour le dernier il doit s'agir d'une caisse de Sherman DD amphibie. Mais la tourelle équipée d'un 76mm??? Montage d'origine ou tourelle posée faute de place?
"Je ne vous apporte pas la liberté, je l'ai trouvée ici, parmi vous". Skënderbeg.

modérateur
modérateur

Avatar de l’utilisateur

Messages: 3052
Inscription: 24 Oct 2005, 18:44
Localisation: Lisieux.
Région: Normandie subséquanaise
Pays: France

Voir le Blog de frontovik 14 : cliquez ici


Re: Un mythe Le char Américain WWII Sherman

Nouveau message Post Numéro: 5  Nouveau message de foxbat  Nouveau message 09 Mai 2016, 12:59

Tout d'abord, merci Tarpan pour tes régulières contributions.
Maintenant, si je peux me permettre deux questions -pas nécessairement à Tarpan- je suis un peu surpris par les Sherman Uskub et Condé, aux couleurs de la 2e DB et de la 1e Armée. Ces deux exemplaires ont la suspension améliorée HVSS, se rencontrait-elle si tôt sur des chars français? De plus, "Uskub" a une caisse moulée en plus de sa HVSS, cette combinaison s'est-elle rencontrée au cours de la guerre?

Sergeant Major
Sergeant Major

Avatar de l’utilisateur

Messages: 71
Inscription: 20 Mar 2015, 18:57
Région: Gascogne
Pays: France

Voir le Blog de foxbat : cliquez ici


Re: Un mythe Le char Américain WWII Sherman

Nouveau message Post Numéro: 6  Nouveau message de Tarpan  Nouveau message 09 Mai 2016, 13:50

Bonjour et merci à tous pour votre intèret

@frontovik14 tu as tout à fait raison, le pire c'est que je viens a peine de le voir, c'est bien une caisse de DD, bravo de plus c'est la première fois que j'en ai une presque sous le nez !, je creuserai cela lors de ma prochaine visite mensuelle au musée, rapidement
Car en effet une telle tourelle sur une caisse DD serait une nouvelle je ne pense pas au débarquement mais peut-être plus tard lors de franchissement de fleuves ?, a creuser, je vais tenter de me renseigner.

@foxbat c'est surtout un plaisir de partager et d'en apprendre grace a tous sur ses clichés, l'échange est mutuellement profitable.
Pour les HVSS je regarde de mon coté et transmettrai dans ce fil ce que je pourrai découvrir.

vétéran
vétéran


Messages: 2485
Inscription: 28 Mar 2016, 21:45
Région: maine et loire
Pays: France

Voir le Blog de Tarpan : cliquez ici


Re: Un mythe Le char Américain WWII Sherman

Nouveau message Post Numéro: 7  Nouveau message de alain adam  Nouveau message 09 Mai 2016, 18:20

Tarpan a écrit:
M4 moteur Continental R-975C-1, 9 cylindres en étoile refroidis par air de 353 chevaux. 6 748 exemplaires construits de juillet 1942 à janvier 1944. Caisse réalisée par soudage, Les derniers exemplaires produits (après fin 1943) par l'usine de Detroit ont une caisse composée d'un glacis coulé tandis que le reste de la caisse est composé de plaques soudées31
M4(76)W : M4 armé du canon M1A1 ou M1A2
...
M50 et M51 (modification israéliennes) : la plus grande longévité et évolution.



Je pense qu'on pourrait ajouter a cette liste le M42 ( M42B1 et M42B3 ) qui est une version lance-flammes du Sherman ( sauf erreur je ne l'ai pas vu dans la liste de wiki ) .
D'après ce que je viens de lire, 210 exemplaires auront été modifiés ( série initialement prévue a 600 exemplaires, se terminant après la fin des hostilités ) , sur chassis M4A1 et M4A3 .

Voici une photo , avec un Sherman M42 , un camion d'approvisionnement en liquide inflammable M600 ( 2 .5 ton 6x6 , muni d'un réservoir pour mélanger les produits , ainsi qu'un compresseur pour pomper les liquides ) , et un camion portant des fûts de réserve .
J'avais dans un autre fil montré une photo d'essais de tir , mais je ne la retrouve pas ...



Bien entendu , je ne parle même pas des prototypes , comme par exemple cet engin avec une drôle de tourelle ! ( le T31 - char de démolition ) sur châssis M4A3E8 .
Oui , je sais , on dirait un montage photo ... mais un prototype a bien été finalisé fin août 1945 . Ce sera le seul car le projet sera abandonné après guerre .

Amicalement ,
Alain

vétéran
vétéran


Messages: 1405
Inscription: 05 Aoû 2013, 23:13
Région: rhone
Pays: france

Voir le Blog de alain adam : cliquez ici


Re: Un mythe Le char Américain WWII Sherman

Nouveau message Post Numéro: 8  Nouveau message de Tarpan  Nouveau message 10 Mai 2016, 07:26

Bonjour, Alain,

Bravo pour la dernière photo, collector, du grand n'importe quoi à la ET téléphone maison ...
Les yankee ont bien eux aussi attrapé la teutonnite dirait-on ? :D :D :D

Et merci pour tes précisions ;)

vétéran
vétéran


Messages: 2485
Inscription: 28 Mar 2016, 21:45
Région: maine et loire
Pays: France

Voir le Blog de Tarpan : cliquez ici


Re: Un mythe Le char Américain WWII Sherman

Nouveau message Post Numéro: 9  Nouveau message de foxbat  Nouveau message 10 Mai 2016, 16:20

Une réponse à ma deuxième question conbcernant la combinaison caisse moulée et Horizntal Volute Spring System (HVSS) suspension, l'image sur le site se passe de commentaire...
http://the.shadock.free.fr/sherman_minutia/suspension/hvss_suspension.html

Sergeant Major
Sergeant Major

Avatar de l’utilisateur

Messages: 71
Inscription: 20 Mar 2015, 18:57
Région: Gascogne
Pays: France

Voir le Blog de foxbat : cliquez ici


Re: Un mythe Le char Américain WWII Sherman

Nouveau message Post Numéro: 10  Nouveau message de Tarpan  Nouveau message 10 Mai 2016, 16:32

En effet donc on a bien eu ensemble durant le conflit des configuration HVSS caisse moulé semble-t-il

Site interessant

Merci

vétéran
vétéran


Messages: 2485
Inscription: 28 Mar 2016, 21:45
Région: maine et loire
Pays: France

Voir le Blog de Tarpan : cliquez ici
