Dans un soucis de clarté, on regroupe dans ce sous forum, tous les sujets se rapportant aux fortifications allemandes de la façade ouest de l'Europe
ANIMATEUR: Patrick Fleuridas, Jumbo

tobrouk

Nouveau message Post Numéro: 1  Nouveau message de Jumbo  Nouveau message 12 Mar 2013, 17:53

Pour répondre à la question de Caclard :
Simple question, pourrirez vous me donner une piste pour la reconstitution du matériel , du rail, qui tenait la MG 42 sur la tourelle de tobrouk!?
Je dirai que là encore les Allemands ont fait preuve d'une diversité étonnante quand à l'équipement du tobrouk pour mitrailleuse (vF58c). D'abord cela dépendait de l'arme qui équipait le tobrouk. Ensuite il y avait ou non des protections, le bipied de l'arme parfois reposait sur la terre quand celle-ci était au niveau de l'ouverture...

Sur premier cliché, une planche (réversible droitier/gaucher) reposait sur un profilé en T qui permettait la rotation. Sur la photo le tireur (droitier) pouvait reposer son coude.De plus on voit bien la fixation des protections qui n'étaient systématiques.



Autre montage toujours avec planchette (notez le profil d'arrêt pour le coude) et pas de protection.Ici le bipied de l'arme coulisse sur le rail en étant pris dans 2 attaches.

Rotation de img029.jpg
Rotation de img029.jpg (245.56 Kio) Vu 824 fois


Tobrouk avec Mg42



2 exemples de montage pour Mg34 et mg42



source: Tobrouks typologie de Alain Chazette - éditions histoires et fortifications
"Dans les situations critiques, quand on parle avec un calibre bien en pogne, personne ne conteste plus. Y'a des statistiques là-dessus." (Jean Gabin) Mélodie en sous sol

Administrateur
Administrateur

Avatar de l’utilisateur

Messages: 5839
Inscription: 01 Juin 2004, 19:12
Localisation: OISE

Voir le Blog de Jumbo : cliquez ici


Re: tobrouk

Nouveau message Post Numéro: 2  Nouveau message de Patrick.Fleuridas  Nouveau message 13 Jan 2016, 17:01

Bonjour à tous,

Un autre document pour le support de MG:
axis 3w7.JPG
axis 3w7.JPG (220.09 Kio) Vu 72 fois

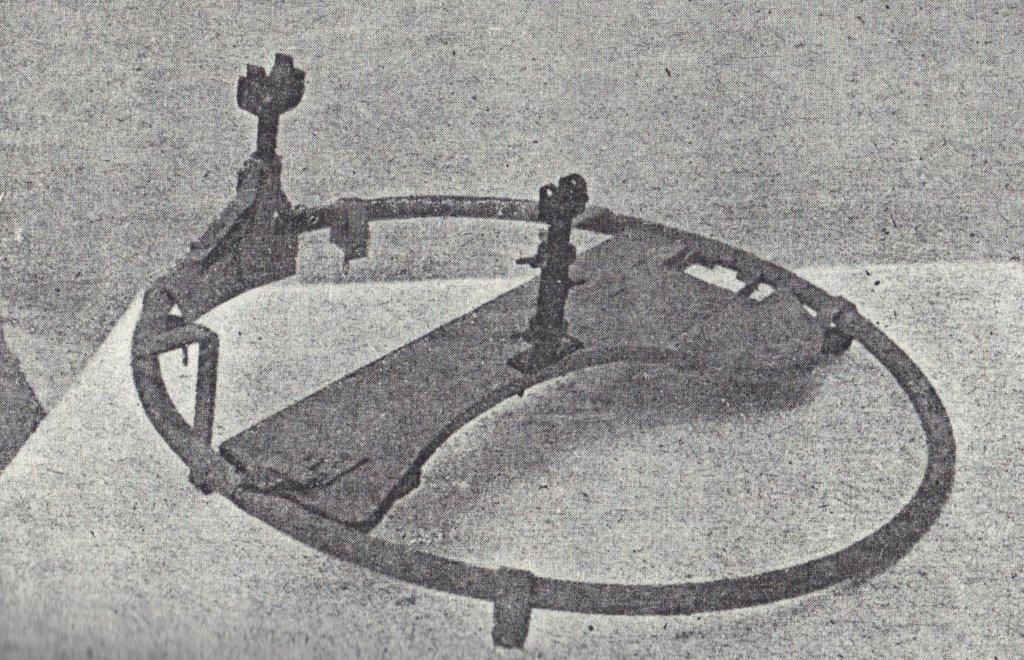

axis 48.JPG
axis 48.JPG (225.97 Kio) Vu 72 fois


source:AXIS forum
